まだ... +(オマケ:EXA 1b やってしまった場合)
|
営業時間のおしらせじゃなかったのね(^^)
S Takumar 35mmF3.5
SS:1/60 F:8.0 SUPERIA 100
EXAを使ってる人は注意しなければいけないSMC Takumarなどの
絞りの切り替えロックピンの有るレンズをうっかり突っ込んじゃいました。
とほほで、分解です。
以下は興味の有る方どうぞ(説明写真だけズラズラ続きます^^)
まだ、一回し程度ならテレホンカード(死語?)なんかではずれる場合もありますが...
ちなみにレンズはSuper-Multi-Coated TAKUMAR 28mmF3.5です。
結局レンズの後ろの絞り切り替えロックピンがEXAなどのマウントネジ止めの凹みにひっかかるんです。それでどっちにも回らなくなり...とほほ

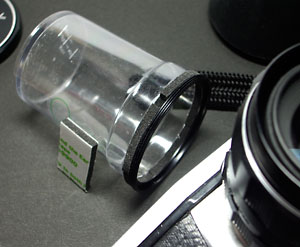

まず、レンズの化粧板をはずします。私は爪楊枝のプラふたで両面粘着を細く切って貼付けまわして、外しました。専用の筒ゴムでもいいですがこのときは、あうのがなくて...

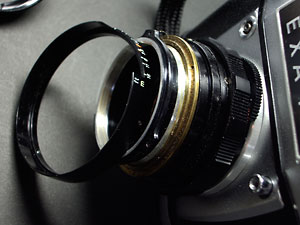

こんな風に外れます。
3本のネジを回してフィルター枠を外します
前群のレンズです。これはグリグリ手で回して外します。
こんな感じでポコっと。

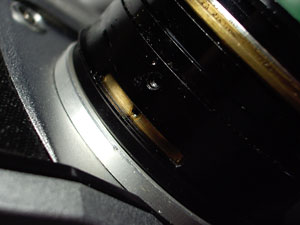

さて、ここは大事な所ですね。ピントリングとヘリコイドを固定している、ネジです。マーキングしておきましょう。あとでピントが大変なことになってしまいます。
ピントリングが外れました。

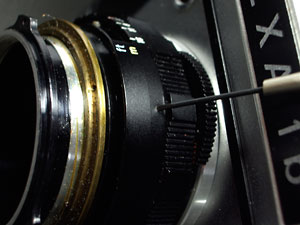

次に被写界深度のマーキングの部分を外しますが、小さなーネジを軽く緩めるだけで筒部分を抜きます。
外れました。次に絞りリングを前方に静かに引き抜きます。ここも注意です。
絞りリングは裏がこのように切りかきが入っていてそこが本体にはめ込まれている小さな金属球でクリックしてるわけです。
この玉はなくすと大変です。注意してはずしておきましょう。
次は胴の3本の+ネジを外して、絞りユニットと一緒の後群レンズを取り外します。

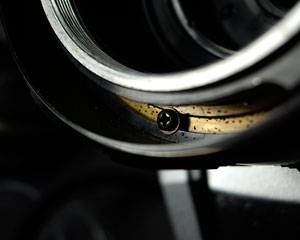

あっ、この溝のネジも外したかな?絞りユニットのネジです。
静かに前に引き出すと(少し固いかもしれませんが)ごそっととれます。

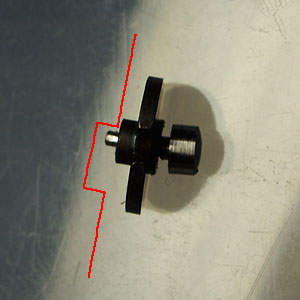

これが悪魔のピン部分ですゥ(;_;)

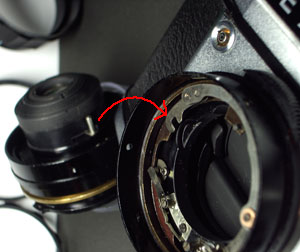

ちなみに、元に戻すときにあのピンがここに...
ピンの手前の+ネジを外すとピンがユニットではずれます。ピンを静かに引き上げレンズ部分を回してカメラ本体からはずします。ふぅ〜。後は穴を塞ぐなり、元にもどすなり。私は邪魔なので外してしまいました。

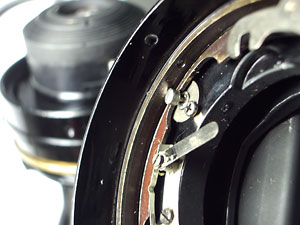

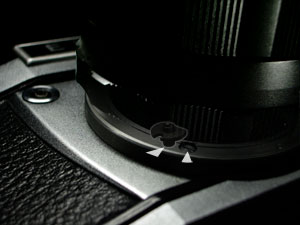

この部分が〜。ひっかかるんですね。

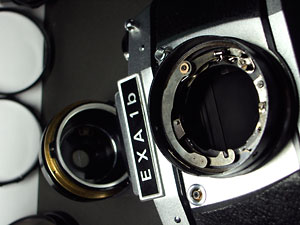

ゴミを拭き取り元に戻して、復活!
フードつけてやる気まんまん(^^)
※お約束ですが、この記事に関して私(nonbino)は一切の責任を持ちませんYO。
